Victron BMV700 meet niet alles.

BerichtGeplaatst: 12 Jan 2020, 23:07
door Leverg
VRaagje,

Ik heb een BMV 700 van Victron ingebouwd. Hij doet het wel redelijk, als ik stroom verbruik geeft die dat netjes aan, en als de zonnepanelen zon krijgen geeft die dit ook netjes aan.
Maar als ik bijvoorbeeld de motor laat draaien zou die de accu ook moeten bijladen, wat die ook doet, echter ik zie dat niet terug op de bmv 700.

Iemand hier ervaring mee ?

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 13 Jan 2020, 01:55
door Basher
Dan is er kennelijk iets buiten de shunt om aangesloten.
Bij mij doet 'ie dat nl. wel.

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 13 Jan 2020, 10:47
door FKZ
Heb je 2 accu banken start en huishoud? of alles uit 1 bank? Controleer je bedradingsschema. Alles wat tussen de accu en de shunt aangesloten zit ziet hij niet. De shunt zou als enige aan de Min van de accu moeten hangen. De rest moet daarna aangesloten worden. Als bijvoorbeeld de Min laadkabel van de dynamo direct op de accu zit en niet achter de shunt dan ziet de shunt deze lading niet. Hier door werkt je capaciteit meting ook niet goed omdat deze lading niet mee word geteld in de capaciteit. Je capaciteitsmeeting werkt waarschijnlijk wel redelijk omdat deze op een max laadvoltage gereset word op max capacieteit. Dus stel dat je 100Ah verbruikt hebt en je capaciteit op 60% staat. Je vertrekt met je boot dan laad de dynamo je accu vol maar dat ziet de shunt niet. Na 2 uur varen ben je op je volgende plek van bestemming en heeft je dynamo 90Ah geladen maar dat zie je niet in je accu capaciteit terug die staat nog steeds op 60%. Gelukkig schijnt het zonnetje lekker en laden je zonnepanelen de laatste 10 ampere in het volgende uur. De capaciteit zal in dat uur van 60% naar 70% lopen en dan als het max laadvoltage gehaald word op 100% springen. Haal je de max laadspanning niet haalt dan zal de capaciteitsmeter onbetrouwbaar zijn. Zeker in het geval de shunt niet alle laadbronnen ziet.

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 14 Jan 2020, 00:26
door Leverg
Dr zit een start accu en een accesoire accu in de boot. Beide zijn doorverbonden met een cyrix van Victron op de plussen.
De minnen van beide accu,s zijn ook doorverbonden. Echter loopt er in ieder geval vanaf de startaccu een kabel naar de massa van de boot.
Ik zal eens even gaan kijken in het motorruim. Maar ik weet bijna zeker dat de dynamo op de startaccu zit zonder via de shunt te lopen. Dr zit wel een min draad tussen beide accu,s.


Hoe maak je dan massa met de boot als je shunt als enige aan de min moet hangen ? Want ik heb dus 2 minnen en 1 massa kabel.

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 14 Jan 2020, 12:30
door aquanaut
Leverg schreef:.....De minnen van beide accu,s zijn ook doorverbonden........ Dr zit wel een min draad tussen beide accu,s.

En die mag er niet zitten!!
Die draad moet van de min van de startaccu naar de (load & charger zijde) van de shunt lopen.
Afbeelding
Als je dat verplaats zul je zien dat het wel werkt.

Aquanaut

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 14 Jan 2020, 23:11
door Leverg
Thanks, ga ik veranderen.

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 14 Jan 2020, 23:28
door Lotte

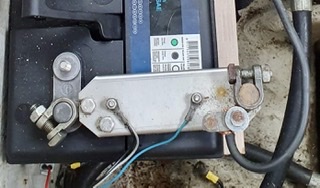

In mijn boot is de min van de startaccu ook verbonden met de min van de serviceaccu. Die min zit zoals alle andere minnen aan het “begin” van de shunt. Dat zou dus niet kloppen?

Afbeelding

Groet Lotte

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 14 Jan 2020, 23:47
door Nerissa
Dus vanaf de accu’s, is de shunt de eerste min die ik tegenkom.
Daarna maakt het niet meer uit?
Dan kan ik dus het start en het huishoud systeem OOK aan het schip hangen.
De mindraad van beide systemen lopen dan gewoon naar de min waar de shunt aangesloten zit?

Grt

Frans

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 15 Jan 2020, 09:59
door Lotte
[quote="Lotte"]In mijn boot is de min van de startaccu ook verbonden met de min van de serviceaccu. Die min zit zoals alle andere minnen aan het “begin” van de shunt. Dat zou dus niet kloppen?

Afbeelding

Niet goed gekeken volgens mij, zit dus wel goed?

Lotte

Re: Victron BMV700 meet niet alles.

BerichtGeplaatst: 15 Jan 2020, 11:22
door aquanaut
Nerissa schreef:Dus vanaf de accu’s, is de shunt de eerste min die ik tegenkom.
Daarna maakt het niet meer uit?
Dan kan ik dus het start en het huishoud systeem OOK aan het schip hangen.
De mindraad van beide systemen lopen dan gewoon naar de min waar de shunt aangesloten zit?

Grt

Frans

Ja, dat zou zo moeten zijn.
Nee, daarna maakt het niets uit
Ja, dat kan.
Ja die komen op de shunt aan de gebruikers zijde (load&charger)

Aquanaut
